Dobrze skonstruowany kadłub jest niepodważanie istotną sprawą – to na nim spoczywa cała masa jachtu. Na budowę kadłuba jachtu żaglowego składają się: szkielet, poszycie i pokład.

Szkielet jachtu to agregat wszystkich elementów konstrukcyjnych, nadających mu kształt i stabilność. W połączeniu z poszyciem i pokładem stanowi o wytrzymałości kadłuba.

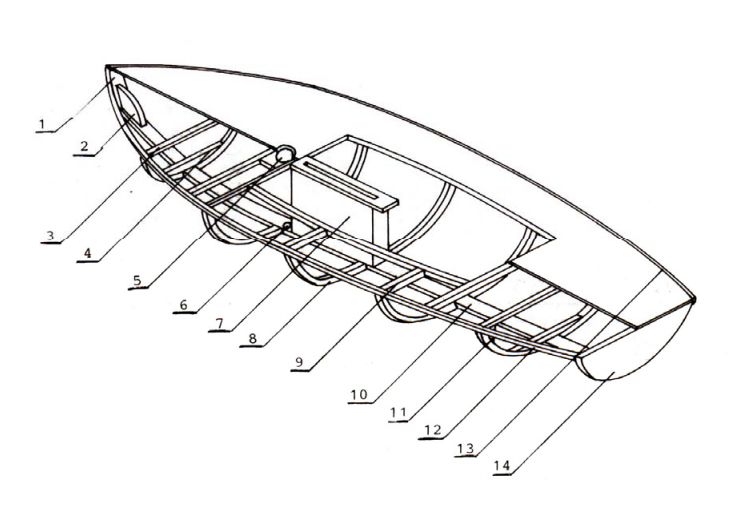

Elementy konstrukcyjne szkieletu kadłuba jachtu przedstawia poniższy rysunek:

Szkielet kadłuba jachtu model RC

  1. Stewa dziobowa – belka, z która w połączeniu ze stępką wpływa na wzmocnienie dziobu.
  2. Dejwud dziobowy – łączy stępkę i stewę dziobową, w celu wzmocnienia dziobu.
  3. Pokładniki – umocowane w poprzek burty, stanowi podporę dla pokładu.
  4. Dennik – belka wzmacniająca dno kadłuba.
  5. Jarzmo masztu – miejsce, w którym mocuje się maszt.
  6. Gniazdo masztu – miejsce docelowego zamontowania stopy masztu.
  7. Skrzynka mieczowa – stanowi miejsce w którym “mieszka” miecz.
  8. Wręgi – belki wpływające na sztywność poprzeczną jachtu i stanowiące o jego kształcie.
  9. Półpokładniki – stanowią podporę dla półpokładu.
  10. Stępka – centralna belka, znajdująca się na dnie kadłuba, stanowiąca podporę konstrukcji.
  11. Kątnica – wpływa na wzmocnienie konstrukcji w miejscach prostopadłych do osi symetrii jachtu.
  12. Wzdłużnik – element łączący wręgi – umiejscowiony od rufy, po sam dziób.
  13. Listwa odbojowa – element nałożony na łączenie laminowanych poszczególnych płaszczyzn składowych kadłuba, dodatkowo chroni burty przed uszkodzeniami zewnętrznymi.
  14. Pawęż – zakończenie kadłuba – pionowe, lub w lekkim skosie.

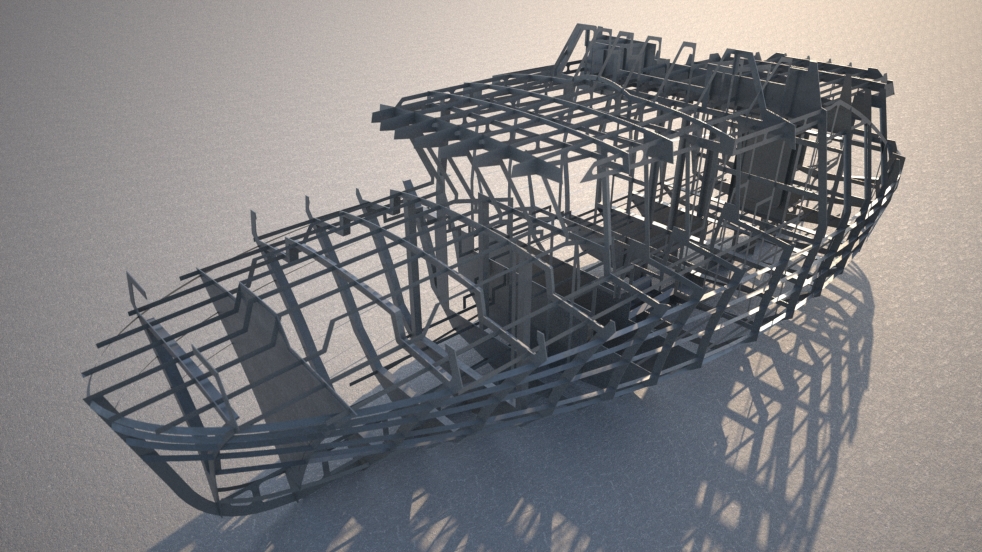

szkielet kadłuba jachtu

Poszycie – jest warstwą zewnętrzną – ściśle i szczelnie przylegającą do wszystkich segmentów składających się na konstrukcję kadłuba. Z biegiem czasu, kolejne sposoby na poszycie były mniej lub częściej stosowane. W przypadku drewnianych konstrukcji można spotkać różne rozwiązania poszycia kadłuba.

Poszycie stykowe – ciężkie poszycie szczelnie ułożonych, dociśniętych klepek.

poszycie stykowe konstrukcji kadłuba jachtu RC

Poszycie diagonalne – lekkie i całkowicie szczelne, składane z cienkich listw mocowanych z zastosowaniem płótna pod odpowiednim kątem.

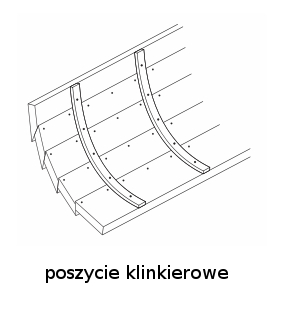

Poszycie klinkierowe – z dociskanymi zakładkami, gwarantującymi szczelność – jedno z najstarszych rodzajów poszycia stosowanego do kadłubów.

poszycie klinkierowe konstrukcjia kadłuba jachtu RC

Pokład – zewnętrzna ochrona kadłuba od góry. Zazwyczaj będąca pokrywą z solidnego drewna, metalu, sklejki, bądź materiału syntetycznego. Z założenia tworzywo powinno być wodoodporne i niezbyt ciężkie.

Jeśli weźmiemy pod uwagę fakt zanurzenia jachtu RC w wodzie oraz wielogodzinne pływanie, nie będziemy mieć najmniejszych wątpliwości, że to od właściwej budowy kadłuba zależy szczelność konstrukcji oraz długi czas użytkowania jednostki pływającej.
